إذا كنت قد أمضيت ساعات في استكشاف مشكلة مع منتج متعلق بالإمالة وإصلاحها - مثل الدعامة الطبية التي تطلق إنذارًا كاذبًا، أو فشل الحماية من انقلاب المدفأة المثبتة على الأرض بعد بعض الاستخدام، أو جهاز منزلي ذكي يعمل بشكل متقطع - فمن المحتمل جدًا أن تكون نقاط الاتصال الموجودة في مفتاح الإمالة الميكانيكي بمحمل كروي قد تأكسدت أو تآكلت. باعتبارنا موردًا لمفتاح الإمالة، فإننا كثيرًا ما نواجه هذا النوع من مشكلات ما بعد البيع: يتم اختبار النماذج الأولية بشكل جيد تمامًا، ولكن بعد الإنتاج الضخم والشحن، يتسبب الغبار والحرارة والرطوبة تدريجيًا في تآكل نقاط الاتصال المعدنية، مما يؤدي إلى فشل وظيفة الحماية.
إن أول ما يتبادر إلى ذهن العديد من المهندسين هو استبدال المفاتيح بمفاتيح ميكانيكية رخيصة الثمن، ولكن المشكلة سوف تستمر في التكرار. في تدوينة اليوم، سنساعدك على فهم مفاتيح الميل الكهروضوئية. أكبر ميزة لها هي أنها لا تحتوي على أي وصلات معدنية، مما يمنع التآكل والتآكل عند المصدر. سنتخطى المصطلحات التقنية ونشارك الأفكار العملية المكتسبة من مشاريع العالم الحقيقي لمساعدتك في تحديد ما إذا كان هذا المنتج مناسبًا لمشروعك بسرعة.
كيف يعمل مفتاح الميل الإلكتروني البصري
تعتمد مفاتيح الإمالة التقليدية من النوع الكروي على كرة معدنية تتصل بشكل مباشر مع جهات الاتصال المعدنية لإنشاء دائرة، مما قد يؤدي إلى أكسدة وتآكل نقاط الاتصال بسبب الرطوبة والغبار. في المقابل، تعمل مفاتيح الميل الكهروضوئية على مبدأ الكشف عن شعاع الأشعة تحت الحمراء وتحتوي على باعث للأشعة تحت الحمراء، وجهاز استقبال، وكرة متحركة. عندما يتم وضع الجهاز أفقيًا، تحجب الكرة شعاع الأشعة تحت الحمراء، ويرسل الإخراج إشارة "منفصلة"؛ عند إمالتها في أي اتجاه للوصول إلى زاوية الزناد المحددة مسبقًا، تتحرك الكرة، مما يسمح لشعاع الأشعة تحت الحمراء بالمرور، ويرسل الإخراج إشارة "مُثارة".
ملاحظة هامة:يتمتع هذا الجهاز بتيار هادئ وهو مناسب فقط للأجهزة التي تحتوي على مصدر طاقة خارجي؛ فهو غير مناسب للمنتجات التي تعمل بالبطارية.
توفر هذه السلسلة مجموعة متنوعة من زوايا الزناد للاختيار من بينها: CSX15PS (15 درجة)، CSX30PS (30 درجة)، CSX45PS (45 درجة)، وCSX60PS (60 درجة).تشير زاوية الزناد إلى عتبة الميل التي يتم تنشيط المفتاح عندها، وهي العامل الرئيسي في اختيار النموذج المناسب.
أبرز مميزات المنتج (نقاط البيع الأساسية لجذب القراء)
1. لا توجد اتصالات مادية معدنية:مقاومة للتآكل وخالية من التآكل: نظرًا لأن التوصيل الكهربائي لا يعتمد على ملامسات معدنية، فإن هذا يزيل تمامًا المشكلات الشائعة المتمثلة في الأكسدة والصدأ وفشل الاجتثاث الموجودة في المفاتيح الميكانيكية. مع عمر خدمة يصل إلى 50,000 ساعة، فهو مناسب للمعدات التي تتطلب مصدر طاقة مستمر طويل الأمد.
2. كشف الميل متعدد الاتجاهات 360 درجة:يكتشف الإمالة في أي اتجاه، مما يلبي الحاجة إلى الحماية الشاملة للإمالة في المعدات.

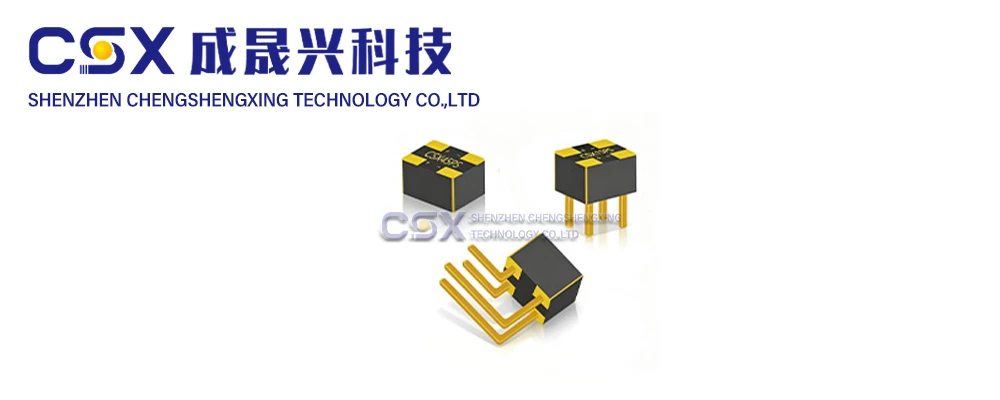

3. التركيب المرن والقدرة على الإنتاج الضخم:يتميز بحجم حزمة موحد يبلغ 4.2 × 3.2 × 3 مم ويدعم كلاً من التركيب على سطح SMT والتركيب عبر الفتحة DIP. ويمكن تركيبه على لوحات الدوائر الأفقية والرأسية، مما يجعله مناسبًا لكل من تطوير النماذج الأولية والإنتاج الآلي بكميات كبيرة.
4. عملية مستقرة عبر نطاق واسع من درجات الحرارة:نطاق درجة حرارة التشغيل من 40 درجة مئوية إلى +85 درجة مئوية، وهو قادر على تحمل تقلبات درجات الحرارة الناتجة عن تيارات الهواء الساخن الداخلية في الأجهزة المنزلية والمعدات الطبية والبيئات الصناعية العامة.
5. مصدر طاقة بسيط:يدعم 3.3V / 5VDC، مما يسمح بالتكامل المباشر مع لوحات التحكم MCU السائدة.
المواصفات الكهربائية العامة
●جهد التشغيل: 3.3 فولت / 5 فولت تيار مستمر
● تيار التشغيل: 10 مللي أمبير
●مدة الخدمة: 50,000 ساعة
● درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية
أمثلة لمشاريع واقعية لمساعدتك على تقييم مدى توافقها مع احتياجاتك بسرعة
دراسة الحالة 1 | حماية الميل لحوامل الرعاية الطبية - اختيار الطراز: CSX15PS (مشغل 15 درجة)
متطلبات المشروع:يجب إطلاق إنذار سريع وقطع الطاقة عند أقل إمالة للمعدات؛ تظل المعدات تعمل بالطاقة طوال العام، لذلك يجب منع التآكل والفشل عند التلامس؛ مدعوم من مصدر طاقة خارجي. لماذا تختاره: يضمن التشغيل السريع بزاوية منخفضة 15 درجة استجابة حساسة وآمنة؛ يزيل تصميم optocoupler غير التلامسي المخاوف بشأن تآكل التلامس الناتج عن الاستخدام طويل الأمد؛ تتوافق خيارات التركيب SMT وDIP مع تصميمات PCB المختلفة.
الحالة 2 | حماية ضد الإمالة للسخانات الأرضية - موديل CSX30PS (مشغل 30 درجة)
متطلبات المشروع:حماية من انقطاع التيار الكهربائي عندما يميل الجهاز بمقدار 30 درجة؛ يحتوي الجهاز على الحرارة والغبار. يجب ألا تسبب الاهتزازات التشغيلية محفزات كاذبة؛ مدعوم من مصدر طاقة تيار متردد خارجي. لماذا تختاره: 30 درجة هي الحد القياسي للحماية من الانقلاب في الأجهزة الصغيرة؛ يعزل السكن المختوم الحرارة الداخلية والغبار. يعمل التصميم غير التلامسي على التخلص من مشكلات الشيخوخة والفشل المرتبطة بآليات تبديل الكرة التقليدية.
قائمة التقييم الذاتي: تساعدك على تحديد ما إذا كان هذا المنتج يستحق الشراء بسرعة
بعد قراءة الأسئلة أدناه، ستتمكن من تحديد ما إذا كان هذا المشروع مناسبًا لك:
✅هذا المنتج مناسب للشراء إذا كان مشروعك يستوفي الشروط التالية:
1. يتم تشغيل الجهاز بمصدر طاقة خارجي ويمكنه التعامل مع تيار تشغيل هادئ بقدرة 10 مللي أمبير؛
2. يتطلب المنتج مصدر طاقة مستمرًا وطويل الأمد ولا يمكنه تحمل الأعطال اللاحقة الناجمة عن تآكل التلامس أو ضعف الاتصال؛
3. مطلوب كشف الميل متعدد الاتجاهات بزاوية 360 درجة؛
4. تحتوي بيئة التطبيق على الغبار والهواء الساخن، مما قد يتسبب في فشل المفاتيح الكروية الميكانيكية؛
5. كلا من النماذج الأولية وتصحيح الأخطاء مطلوبة، مع استيعاب إنتاج SMT بكميات كبيرة.
❌لا نوصي بهذا المنتج إذا كان مشروعك يستوفي أيًا من الشروط التالية:
1. الأجهزة التي تعمل بالبطارية مع متطلبات صارمة لاستهلاك الطاقة الهادئ؛
2. المنتجات الاستهلاكية مصممة بتكلفة منخفضة للغاية، واستخدام داخلي بسيط، وعمر خدمة قصير (مفتاح كروي ميكانيكي قياسي يكفي)؛
3. الأجهزة ذات جهد إمداد غير 3.3 فولت أو 5 فولت، حيث لا يمكن تحويل الجهد.1.
نصائح لتجنب المخاطر عند اختيار النموذج
لا تتجاهل التيار الساكن، لأنه يمكن أن يستنزف شحن البطارية بسرعة؛
2. حدد زاوية الزناد الصحيحة بناءً على منطق حماية السلامة الخاص بك؛ لا تختر نموذجًا بزاوية 60 درجة للتطبيقات التي تتطلب زاوية إطلاق صغيرة؛
3. لا تتجاوز طاقة الإمداد أبدًا 3.3 فولت أو 5 فولت، حيث سيؤدي ذلك إلى احتراق الجهاز على الفور.
إذا قمت بتحليل متطلبات مشروعك ولكنك لا تزال غير متأكد من الزاوية أو الحل الأمثل، فلا داعي للجوء إلى التجربة والخطأ. سواء كنت مهندس بحث وتطوير في قطاعات الأجهزة المنزلية أو المعدات الطبية أو الصناعية، أو مشتريًا بكميات كبيرة من المعدات الأصلية، فلا تتردد في الاتصال بنا. يمكننا توفير عينة من الاختبارات، وتقديم تقارير اختبار الأداء، ومساعدتك في تحديد زاوية التشغيل المناسبة.
في نهاية المطاف، تكمن القيمة الأساسية لمفتاح الإمالة الكهروضوئي في تصميمه غير التلامسي، والذي يعالج نقاط الألم الناتجة عن التآكل والتآكل المرتبطة بالمفاتيح الميكانيكية. إذا كنت تعاني من فشل الاتصال في المفاتيح الكروية، فإن هذا المنتج يستحق التقييم. إذا كنت بحاجة إلى مراجعة مواصفات المنتج بالتفصيل، يتوفر الرابط إلى ورقة البيانات أدناه؛ إذا كنت بحاجة إلى دعم فني فردي لاختيار المنتج، فلا تتردد في الاتصال بفريقنا.
المراجع: اللجنة الكهروتقنية الدولية (IEC) 60947-5-3: المبادئ التوجيهية الفنية والتطبيقية لمفاتيح الإمالة، 2021؛ تقرير اختبار موثوقية جمعية الإلكترونيات الصناعية (IEA) حول أجهزة استشعار الميل الكهروضوئية، 2022؛ *مجلة أجهزة الاستشعار والمحركات*: تطبيق مفاتيح الإمالة الكهروضوئية غير التلامسية في حلول السلامة للأجهزة المنزلية والأجهزة الطبية، المجلد. 18، العدد 2، 2023
